SWP-B型有伸縮短型萬向聯軸器
發布于：2016-11-28
隸屬于：萬向軸
SWP-B型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

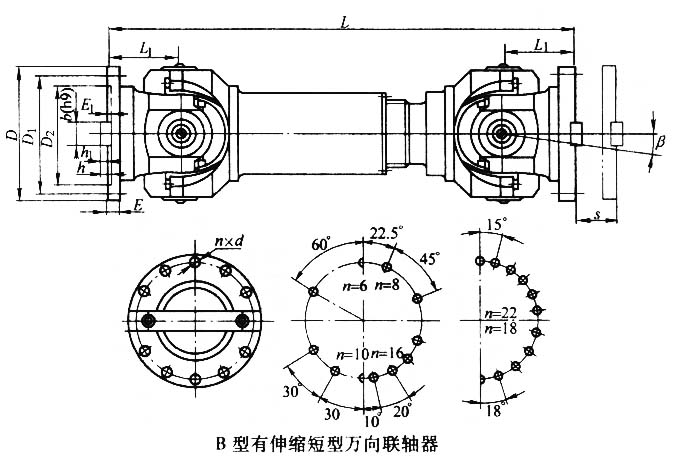

| B型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm |
|
型號 |
回轉直徑
D |
公稱轉矩
Tn kN.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
S |
尺寸 |
傳動慣量
kg.m2 |
重量
kg |
|
L |
L1 |
|
SWP160B |
160 |
16 |
8 |
≤10 |
50 |
585 |
85 |
0.14 |
44 |
|
SWP180B |
180 |
20 |
10 |
≤10 |
60 |
640 |
95 |
0.23 |
56 |
|
SWP200B |
200 |
31.5 |
16 |
≤10 |
70 |
730 |
110 |
0.36 |
75 |
|
SWP225B |
225 |
40 |
20 |
≤10 |
76 |
830 |
130 |
0.61 |
108 |
|
SWP250B |
250 |
63 |
31.5 |
≤10 |
80 |
860 |
135 |
0.98 |
138 |
|
SWP285B |
285 |
90 |
45 |
≤10 |
100 |
1000 |
150 |
2.12 |
229 |
|
SWP315B |
315 |
140 |
63 |
≤10 |
110 |
1120 |
170 |
3.80 |
309 |
|
SWP350B |
350 |
180 |
90 |
≤10 |
120 |
1230 |
185 |
5.60 |
408 |
|
SWP390B |
390 |
250 |
112 |
≤10 |
120 |
1310 |
205 |
10.50 |
539 |
|
SWP435B |
435 |
355 |
160 |
≤10 |
150 |
1555 |
235 |
22.39 |
903 |
|
SWP480B |
480 |
450 |
224 |
≤10 |
170 |
1740 |
265 |
38.21 |
1243 |
|
SWP550B |
550 |
710 |
315 |
≤10 |
190 |
1905 |
290 |
61.00 |
1643 |
|
SWP600B |
600 |
1000 |
500 |
≤10 |
210 |
2600 |
360 |
99.13 |
2335 |
|
SWP640B |
640 |
1250 |
630 |
≤10 |
230 |
2780 |
385 |
170.21 |
2720 | |
