SWP-D型無伸縮長型萬向聯軸器
發布于：2016/11/28
隸屬于：萬向軸
SWP-D型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

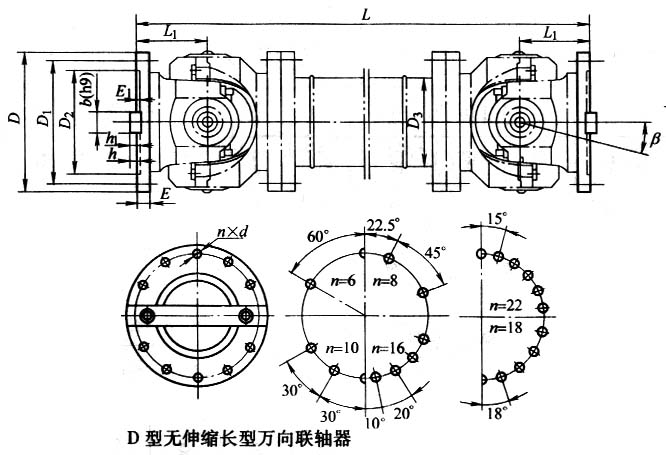

| D型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm |
|
型號 |
回轉直徑
D |
公稱轉矩
Tn kN.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸 |
轉動慣量 kg.m2 |
質量 kg |
|
Lmin |
D3 |
L1 |
Lmin |
每增長
100mm |
Lmin |
每增長
100mm |
|
SWP160D |
160 |
16 |
8 |
≤10 |
430 |
114 |
85 |
0.09 |
0.0059 |
35 |
2.1 |
|
SWP180D |
180 |
20 |
10 |
≤10 |
474 |
121 |
95 |
0.16 |
0.0072 |
47 |
2.3 |
|
SWP200D |
200 |
31.5 |
16 |
≤10 |
544 |
127 |
110 |
0.23 |
0.0114 |
67 |
3.4 |
|
SWP225D |
225 |
40 |
20 |
≤10 |
636 |
152 |
130 |
0.53 |
0.0290 |
94 |
6.6 |
|
SWP250D |
250 |
63 |
31.5 |
≤10 |
690 |
168 |
135 |
0.91 |
0.0407 |
140 |
7.3 |
|
SWP285D |
285 |
90 |
45 |
≤10 |
760 |
194 |
150 |
1.91 |
0.0702 |
206 |
9.4 |
|
SWP315D |
315 |
140 |
63 |
≤10 |
860 |
219 |
170 |
3.39 |
0.1144 |
271 |
12.0 |
|
SWP350D |
350 |
180 |
90 |
≤10 |
940 |
245 |
185 |
5.35 |
0.1663 |
355 |
13.0 |
|
SWP390D |
390 |
250 |
112 |
≤10 |
1060 |
273 |
205 |
10.54 |
0.2695 |
501 |
18.0 |
|
SWP435D |
435 |
355 |
160 |
≤10 |
1180 |
299 |
235 |
18.56 |
0.3645 |
325 |
20.0 |
|
SWP480D |
480 |
450 |
224 |
≤10 |
1360 |
351 |
265 |
31.69 |
0.7028 |
1144 |
28.0 |
|
SWP550D |
550 |
710 |
315 |
≤10 |
1460 |
402 |
290 |
51.45 |
1.1842 |
1589 |
35.7 |
|
SWP600D |
600 |
1000 |
500 |
≤10 |
1840 |
450 |
360 |
83.53 |
1.7159 |
2243 |
40.5 |
|
SWP640D |
640 |
1250 |
630 |
≤10 |
1980 |
480 |
385 |
135.60 |
2.3080 |
3140 |
48.3 | |
