WGZ型帶制動輪鼓形齒式聯軸器

發布于：2014-1-23 隸屬于：聯軸器

WGZ鼓形齒聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。

WG型--基本型；

WGP型--帶制動盤型，適用于與點盤式制動器配套；

WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J₁、Z₁型軸伸聯接；

II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J₁型軸伸聯接；

WGZ帶制動輪鼓形齒式聯軸器的參數及尺寸：(JB/T 7003-2007) mm

型號	公稱轉矩 Tn N.m	許可轉速 [n] r/min	軸孔直徑 d₁、d₂、d_Z	軸孔長度 L		D₀	D	D₂	D₄	B	F	C	C1	C2	質量 kg	轉動慣量 kg.m²	潤滑脂用量 kg
				Y	J₁
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---							10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	30	20	—	—	9.65	0.022	0.12
			25、28	62	—							10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	30	33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	30	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	30	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	30	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107								43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	30	45	—	—	68	0.53	0.8
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	30	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167								48
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	40	15	—	—	215	3.67	2
			100、110、120、125	212	162							8	51	32
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200、220	352	282								76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								—	10

注：1、質量與轉動慣量是按****直徑的Y軸孔計算的近似值,未計算制動輪。

2、錐型軸孔****軸徑至220mm。

3、不同制動輪直徑的C、C1、C2植為表中數值再加K/2,k值見另表

制動輪的主要尺寸、質量和轉動慣量 mm

制動輪直徑D₀	T	k	質量 kg	轉動慣量 kg.M²	制動輪直徑D₀	T	K	質量 kg	轉動慣量 kg.M²
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11

上一個產品：CL型齒式聯軸器

下一個產品：CLZ型齒式聯軸

同類產品

蘇ICP備14043855號-4

午夜精品一区二区三区,丁香六月啪啪,成人无码区免费视频网站,中文字幕精品一区二区三区人妻

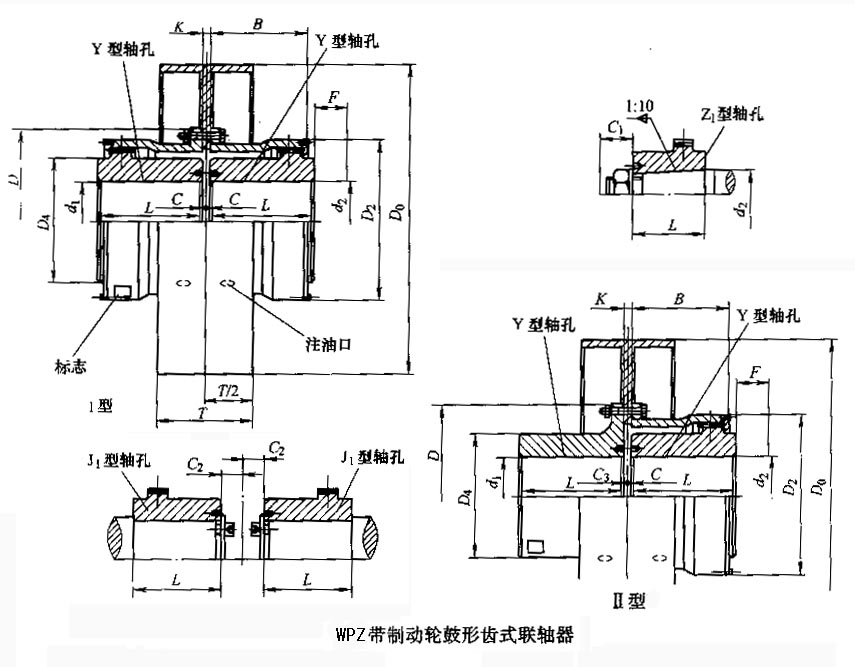

WGZ型帶制動輪鼓形齒式聯軸器
